隨著國內錳礦資源的開采，易選錳礦石資源儲量越來越少，目前大部分都是品位較低的難選錳礦，如何 對低品位錳礦石的高效選別對于資源的利用效率有著重要的意義。碳酸錳礦石就是典型的低品位錳礦，本文就以該錳礦為例，對錳礦磁選工藝進行研究。
1、礦石性質

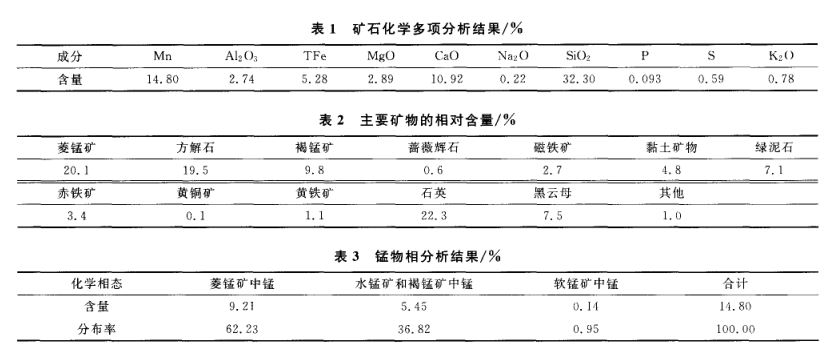

碳酸錳礦石品位低，嵌布粒度極細，結構構造復雜，多呈鮞狀結構產出，單體解離極為困難，礦石處理技術難度大。這種錳礦主要以菱錳礦、水錳礦和碳酸錳礦形式存在，磁性鐵占2.7%。具體結果看下表。
2、錳礦磁選工藝
根據該礦石性質研究結果，碳酸錳品位較低，嵌布粒度較細，單體解離難度較大，但碳酸錳礦鮞粒較粗，碳酸錳具有弱磁性，因礦石中磁鐵礦與菱錳礦等含錳礦物共生密切，增強了碳酸錳的磁性，因此，可選擇分級磁選工藝進行選別。

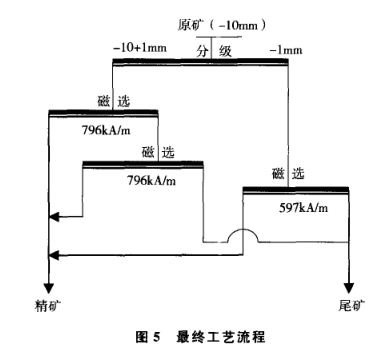

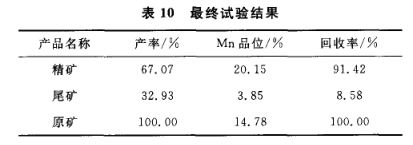

礦石破碎至-20mm，進行篩分分級將-10mm原礦分為-10+1mm，-1mm兩個粒級，-10+1mm粒級采用干式磁選機磁選，一次粗選，一次掃選，-1mm采用濕式強磁選機一次磁選的工藝流程，最終獲得精礦產率67．07%，精礦Mn品位20．15，Mn回收率91．42%的良好指標。工藝流程及實驗條件見圖5，試驗結果見表10。
由此可以看出，最終獲得精礦產率67.07%，精礦Mn品位20.15%，Mn回收率91.42%的良好指標。
3、分析總結
含錳礦物與磁鐵礦密切共生是提高精礦回收率的主要因素。由于菱錳礦鮞粒中磁鐵礦含量較低，而菱錳礦鮞粒粒度一般為1～2mm，因此當碎礦粒度小于1mm時會使大量菱錳礦與磁鐵礦分離，造成其磁性減弱，這會對選礦結果有影響。磁鐵礦的嵌布特征研究表明磁鐵礦主要與褐錳礦、石英、綠泥石等礦物緊密共生，組成微細粒集合體，這是精礦品位難以提高的主要原因。
總之，分級磁選工藝處理低品位細粒碳酸錳礦，確定了合理的分級粒度與試驗條件，具有工藝流程簡單和易于現場實施的優勢，為后續電解錳節約了成本，使低品位碳酸錳資源合理開發提供了技術保證。
綜上所述，磁選工藝在碳酸錳礦石選別中表現出較高的優勢，能夠 對低品位錳礦石的高效選別，我公司將根據選礦廠錳礦性質來制定合理的錳礦選礦工藝及設備，保證選別的高效性。
