螺旋輸送機是輸送物料的一種設備,其形狀是長形的,主要是由輸送機本體、進出料口、驅動裝置組成,輸送機內有有螺旋葉輪,然后通過一系列的運行,將物料送到我們的目的地。該設備結構簡單,使用方便,工作效率高,大大提高勞動生產率,螺旋輸送機是冶金、建材、化工、糧食及機械加工等部門廣泛應用的一種連續輸送設備。
螺旋輸送機主要是通過輸送機里的旋轉的螺旋葉片將物料推移而進行輸送,使物料不與葉片一起旋轉的力是物料自身重量和機殼對物料的摩擦阻力。然后推動物料進行遷移的過程,從而達到我們的目的、運行完成。
螺旋輸送機廣泛應用于各行業,如建材、化工、電力、冶金、煤礦炭、糧食等行業,適用于水平或傾斜輸送粉狀、粒狀和小塊狀物料,如煤礦、灰、渣、水泥、糧食等,物料溫度小于200℃。螺旋機不適于輸送易變質的、粘性大的、易結塊的物料。在混凝土攪拌站中,螺旋輸送機的作用得到了 的體現。
1、螺旋輸送機鏈接部件維修方便,故障少,運行穩定。
2、采用變徑結構,增大吊軸承處容積,避免吊軸承與物料接觸,吊軸承壽命可達兩年以上。
3、各傳動部位均采用浮動連接方式,吊軸承為 向節結構,使螺旋體,吊軸承和尾部總成形成一個整體旋浮體,在一定范圍內可隨輸送阻力自由旋轉避讓,不卡料、不堵料。
4、頭尾軸承座均在殼體外,所有軸承采用多層密封和配合密封技術,軸承使用壽命長。
螺旋輸送機有三大部分組成,在其中又有很多小部分組成,螺旋輸送機本體、進出裝置、驅動裝置三大部分組成。螺旋機本體由頭節、中間節、尾節三部分組成。一般情況下,出廠總裝時將螺旋輸送機中間節按長度長短依次排列,長的中間節靠近頭節,相同長度的中間節則挨在一起,如果有特殊要求,則在訂貨時給出排列順序。在螺旋輸送機頭節內裝有支推軸承承受軸向力,在中間節和尾節內裝有用軸承支承螺旋軸,此外,在螺旋輸送機尾節內還裝有可軸向移動的徑向軸承以補償螺旋軸長度的誤差和適應溫度的變化。

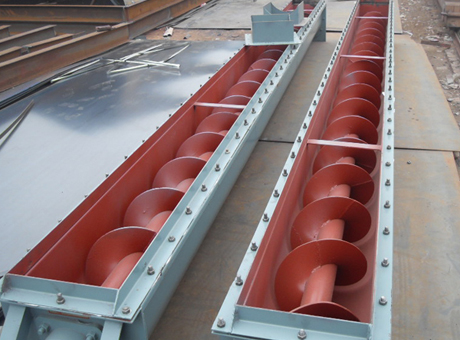

螺旋輸送機螺旋面的形式有實體螺旋(S制法)和帶式螺旋(D制法)兩種。各螺旋軸之間采用法蘭式聯接,保證了聯接軸的互換性,便于維修。螺旋輸送機機蓋為瓦片式并用蓋扣夾緊在機殼上,若需改進密封性能,用戶可自行在機蓋與機殼間加防水粗帆布。螺旋輸送機進、出料裝置有進料口,方型出料口,手推式出料口,齒條式出料口四種,由用戶在使用現場在機體上開口焊接。布置螺旋輸送機進、出料口位置時應注意保證料口至端部的距離,同時避免料口與吊軸承加油杯、機殼聯接法蘭、底座等相碰。
規格 | 長度 (m) |
輸送量 (m3/h) |
功率 (kw) |
100 | 10-30 | 2.2 | 1.1-1.6 |
160 | 10-30 | 7.6 | 1.5-2.8 |
200 | 10-30 | 11 | 2.2-3.2 |
250 | 10-30 | 22 | 2.4-5.3 |
315 | 10-30 | 36.4 | 3.2-8.4 |
400 | 10-30 | 66.1 | 5.1-11 |
500 | 10-30 | 96.1 | 4.1-15.3 |
