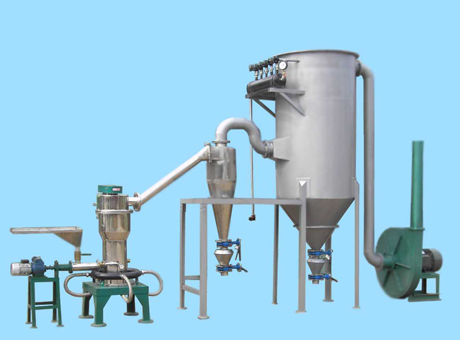

氣流分級機是通過氣流來對我們的物料進行分離的設備，在氣流分級機使用中我們需要與旋風分離器、除塵器及引風系統進行配合使用，然后來分級物料。目前主要用于礦山，建筑等行業。
氣流分級機工作原理主要是物料在風機的作用下，由分級機下端入料口隨上升氣流高速運動至分級區，在高速旋轉的分級渦輪產生的強大離心力作用下，使粗細物料分離，符合粒徑要求的細顆粒通過分級輪葉片間隙進入旋風分離器或除塵器收集，粗顆粒夾帶部分細顆粒撞壁后速度消失，沿筒壁下降至二次風口處，經二次風的強烈淘洗作用，使粗細顆粒分離，細顆粒上升至分級區二次分級，粗顆粒下降至卸料口處排出。
1、驅動電機 2、分級輪 3、細粉出口 4、二次風進口 5、原料入口 6、粗粉出口
1.分級種類多，可分級球狀、片狀、及不規則形狀的顆粒，也可對不同密度的顆粒進行分級。
2.分級粒度問題，分級產品的粒度可達D97：3～150微米，產品粒度無級可調，品種更換極其方便。
3.分級效率與分級粒度有一定的關系，粒度越適合氣流分級機的使用范圍，那么分級 就越好。
4.分級轉速高，并且分級物料精準。

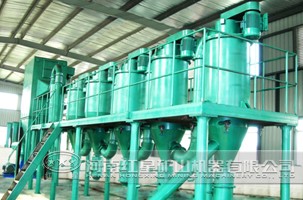

5.在使用方面，可多級分級機串聯使用，同時生產多個粒度段的產品。
6.可與球磨機、振動磨、雷蒙磨等粉磨設備串聯使用，組成閉路循環。
7.DCS控制，運行狀態實時顯示，操作簡便。
8.系統負壓運行，粉塵排放量過40mg/m,采用消音措施后，設備運行噪音不高于75dB(A)。
| 型號 | FC-12 | 2FC-12 | FC-15 | 2FC-15 | FC-20 | 2FC-20 | |
| 規格 | φ1200 | φ1200 | φ1500 | φ1500 | φ2000 | φ2000 | |
| 螺旋直徑(mm) | 1200 | 1200 | 1500 | 1500 | 2000 | 2000 | |
| 螺旋轉速(r/min) | 2.5,4,6 | 3.8,6 | 2.5,4,6 | 2.5,4,6 | 3.6,5.5 | 3.6,5.5 | |
| 水槽 | 長(mm) | 8400 | 8100 | 10500 | 10500 | 12900 | |
| 寬(mm) | 1372 | 2600 | 1664 | 3200 | 2200 | ||
| 傾斜角 | 14°~10°30″ | 14°~18°30″ | |||||
| 溢流堰高度 | 1100 | 1100 | 1300 | 1300 | 1800 | 1800 | |
| 螺旋提升高度 | 1400 | 1100 | 1800 | 1800 | 2100 | 2100 | |
| 計算生產能力(t/24h) | 溢流量 | 120 | 210 | 185 | 370 | 320 | 640 |
| 返砂量 | 1165~1630 | 1770~2800 | 1140~2740 | 2280~5480 | 3890~5940 | 7780~11880 | |
| 外形尺寸(mm) (長*寬*高) | 10371*1848*3845 | 10371*2787*3912 | 12670*1810*4888 | 12670*3368*4888 | 15398*2524*5345 | 15760*4595*5635 | |
| 總量(t) | 9.5 | 19.61 | 15.32 | 27.45 | 29.06 | 50 | 37.27 |
| 電動機 | 提升用 | Y90L-41,1.5KW | Y100L-4,2.2KW2臺 | Y100L-4,2.2KW | Y100L-4,2.2KW2臺 | 100L2-4,3KW | Y100L2-4,3W2臺 |
| 傳動用 | Y160M-6,7.5KW | Y160M2-6,7.5KW2臺 | Y160M-6,7.5KW | Y160M-6,7.5KW2臺 | Y160M-6,11KW | Y200L2-6,22KW2臺 | |
| 說明 | 訂貨未注明時，螺旋轉速按6/min供貨 | 訂貨未注明時，螺旋轉速按4/min供貨 | 訂貨未注明時，螺旋轉速按3.6/min供貨 | ||||
